YEH-KJ2X超聲波水位自動控制柜系統是我公司充分吸收了國內外液位控制的先進經驗，經過多年的生產及應用，不斷完善優化后精心設計研制而成。YEH-KJ2X是一款全智能超聲波液位控制系統，根據客戶現場環境選配相應的傳感器（如超聲波液位儀、雷達液位計、磁致伸縮液位計、雙法蘭液位計、單法蘭液位計、投入式液位計、電容式液位計等），根據液位的高低的變化，自動控制給排水系統水泵的啟停和報警，并支持遠傳輸出。本品采用全開放式菜單，所有控制點可連續自由設定調節，使用者無需具備任何PLC知識就能輕松實現顯示、控制、報警等目的。本控制柜可廣泛應用于工農業生產及各類建筑的給水、排水、消防、原油儲罐、化學儲罐、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的液位自動控制、溫度監控、巡檢控制、故障報警等。
（1）超聲波液位控制系統主要技術指標
1、測量介質：固體、液體、漿液
2、供電：220VAC /380VAC
3、輸入信號：溫度/壓力/液位（4-20mA/0-10mA/0-5v/1-5v)
4、輸出：4～20mA/RS485通訊
5、波特率：1200～9600bps可調
6、測量范圍：-1999～9999（根據液位計的量程自由設定）
7、精度范圍：±0.2%FS
8、 顯示方式:-1999～9999測量值顯示
-1999～9999設定值顯示
0～100%測量值光柱顯示、狀態顯示
9、控制方式：可選1～4限控制，LED指示。控制方式為繼電器0N或OFF帶回差（用戶可自由設定）。
10、參數設定：面板輕觸式數字設定，參數設定值斷電后*保存，參數設定值密碼鎖定
11、保護方式：傳感器故障報警。
（2）超聲波液位控制系統在地鐵站的應用
地鐵站中，有很多集水井，生活污水池等地方。這些井或池內的水位，需要實時監控，以免出現溢出，特別是雨水比較集中的季節。及時的排出這些水就需要液位控制器。現在普遍普遍使用的幾只液位計有：1、浮球液位控制器；2、投入式液位計；3、超聲波液位儀
1、早期使用浮球液位控制器還是比較多的，因為比較簡單，安裝方便。被廣泛使用在泵閥控制上。但它也有缺點，壽命比較短。一般5-6個月就需要更換一次。
2、投入式液位計現在是被使用廣泛的液位控制器。模擬量輸出可實時監控當前液位。精度高安裝方便，價格比較合理。從一開始的纜式投入式液位計，過渡到現在的集氣筒式的投入式液位計。改進了投入式液位計容易被污泥堵住的問題。使用壽命長。

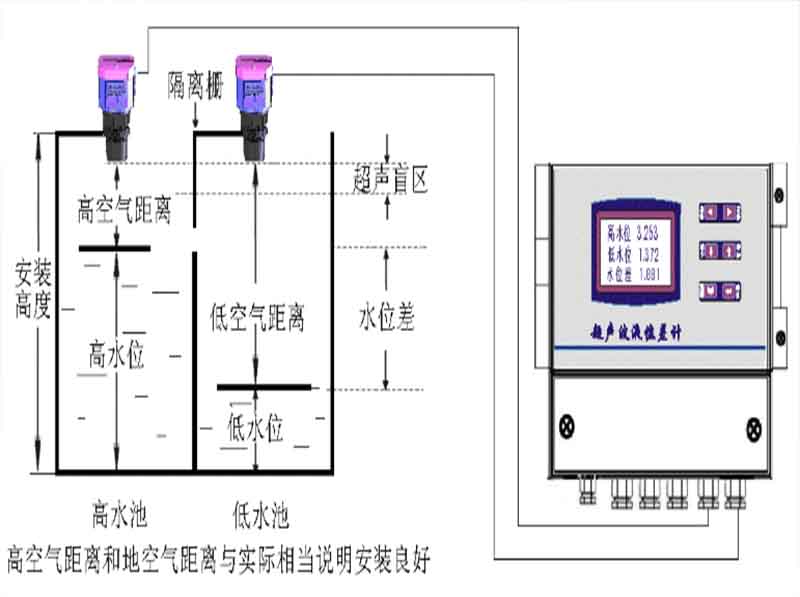

3、地鐵超聲波液位計作為新興液位控制器，一開始是從國外引進的。價格高，測量準，非接觸式測量。得到了很多用戶的歡迎，被很多設計院作為設計的選擇，但是很多現場情況比較復雜，選擇超聲波液位計就顯得尷尬。集水井太小太淺。超聲波液位計的盲區缺點就比較麻煩了。如果安裝選擇的不好，容易出現液位進入盲區，然后把超聲波液位計淹了的事情。經過國人的努力，現在國產超聲液位計的性能也非常好，可完全替代進口產品。而且售后服務比較好，得到很多用戶的支持。推薦使用杭州燁立科技有限公司的YEH-HK2X地鐵超聲波液位計應用到地鐵站建設中！
現在在液位控制系統中，浮球液位控制，投入式液位計，超聲波液位計都在普遍使用，用戶也會根據現場實際情況，區別使用。
（3）超聲波液位控制系統主要特點：
1、 控制箱內的控制線路及組件是根據客戶現場工況量身定制的，信號線連接簡單。
2、多種傳感器可供選擇（高溫、高壓、結垢、結晶、腐蝕、攪拌、揮發性的液體或漿液） 。
3、開放式菜單，調試簡單，無需專業知識即可調試。
4、參數設定帶記憶，斷后不丟失。
5、性能穩定，使用壽命長（正常使用平均壽命5-8年）
6、傳感器測量范圍可現場自由設定。
（4）訂貨須知
1、 所測介質的類型：如污水，井水，柴油，原油，瀝青等，（硫酸，鹽酸，等腐蝕性液體需要提供濃度）。
2、傳感器安裝方式：頂裝，側裝，底部安裝，法蘭大小 螺紋尺寸 。
3、容器類型：密閉或者敞口容器，密閉容器需要提供管內溫度壓力。
4、量程：zui高水位到zui低水位，容器總高度。
5、是否帶遠傳輸出和超位報警。
