當超聲波物位計只有電信號輸出來反映物體的位置，例如：電流或電壓或通信RS485或232輸出，一般我們稱其為超聲波液位變送器，根據被測量的對象比如：當測量對象為顆粒狀態的物體我們一般稱為超聲波料位計或超聲波料位變送器，如果測量的對象是液體的平面或接近于平面我們可以稱之為超聲波液位計或超聲波水位變送器等。
超聲波物位計按使用分類：
（1）便攜手持式超聲波液位計：手持式超聲波水深儀是測量水庫、湖泊、江河、淺海等水體的便攜式測深儀，測深時將超聲波換能器置于水面或一定位置，利用超聲波在水中的固定聲速VC和超聲波發射到接收的時間T，儀器自動換算出水深H。超聲波收發轉換電路采用專用大規模集成電路，元件貼片率99%，并以液晶顯示測深結果，保證了產品的長期可靠性，同時將其功耗降到了極低。可選信號輸出，彌補了傳統手持產品無輸出的產品不足。具有測量精確、耗電省、可靠性高、使用方便、操作簡單、測量速度準確、攜帶方便等優點。儀器可在靜水中測深，也可在具有一定速度的水中測深；水流速度可達5m/秒左右，是水文測驗、水電廠、庫區、湖泊、河道勘測和環境水域監測的理想水深測量?jī)x器。手持式超聲波液位計/便攜式超聲波液位計 0.5-50M 型號:M404501。

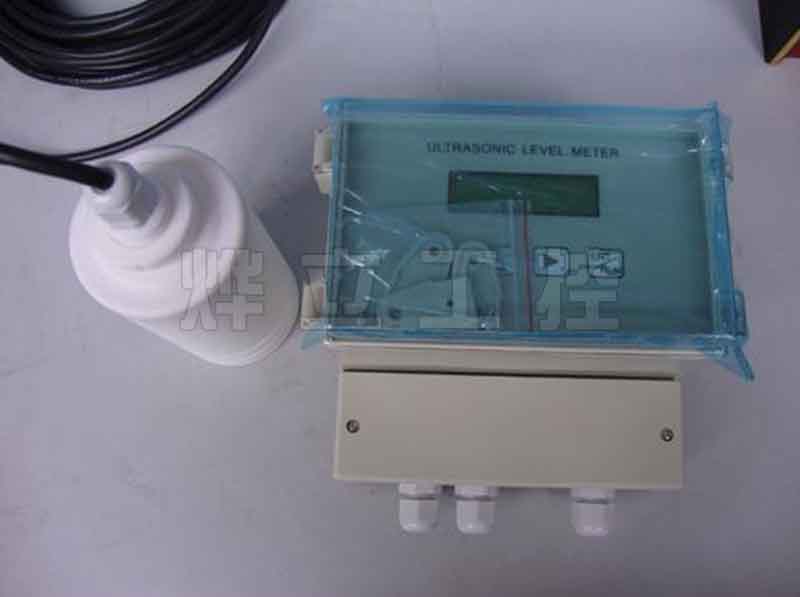

（2）支架安裝式超聲波液位計：4-20MA二線制超聲波液位計可以輸出4~20mA也可選RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。一體式超聲波液位計zui多可帶2個開關量信號,分體式超聲波液位計可帶4個開關量信號.供電方式24V DC或AC220V可選!
Q：YEH-KJ型一體式超聲波液位計如何設置？
1、鍵盤說明
【SET】：菜單鍵。按【SET】出現密碼界面，輸入密碼進入菜單，設置完畢后，按【SET】鍵退出菜單。
【▲】： 下翻鍵和數字鍵。在菜單中，該鍵作為菜單的下翻鍵用，在更改數據時，該鍵作為數字鍵用。
【?】： 移位鍵和上翻鍵。在菜單中，該鍵作為菜單的上翻鍵用，在更改數據時，該鍵作為移位鍵用。
【ok】： 確認鍵。選擇菜單或確認選項和數據。
2、密碼說明
按【SET】鍵，出現密碼界面：“0000”，按【▲】鍵將第yi位改為2，即“2000”，按【OK】鍵即可進入?yún)?shù)設置菜單界面。
3、參數設置
（1）液位標定（P01）（注：此功能可由P04菜單實現，多數儀表無此菜單）
儀表安裝完畢、上電后，液晶上會顯示液位數值，而該數據往往與實際液位不符，故需要液位標定。液位標定步驟如下：按SET鍵，輸入密碼，再按【ok】鍵進入?yún)?shù)設置菜單。P01為液位標定菜單，按【ok】鍵進行P01液位標定，用【?】鍵（移位）和【▲】鍵（數字更改）將數字改為實際液位值（如2.100），按【ok】鍵確認，再按【SET】鍵退出設置菜單，此時液晶第yi行顯示“— — — ”，第二行顯示“2.100”，表示儀表正在進行液位標定（此時不能移動儀表、不能斷電）。當液晶第yi行顯示“2.100”時，表示超聲波液位計液位標定完畢。
（2）20mA設置（P02）
在儀表正常工作時按【SET】鍵進入?yún)?shù)設置菜單，按【▲】鍵選擇P02菜單，第二行數字即為20mA對應液位，按【ok】鍵進行設置。
