磁翻板液位計_磁翻板液位開關_磁翻板液位計圖片
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-10-22

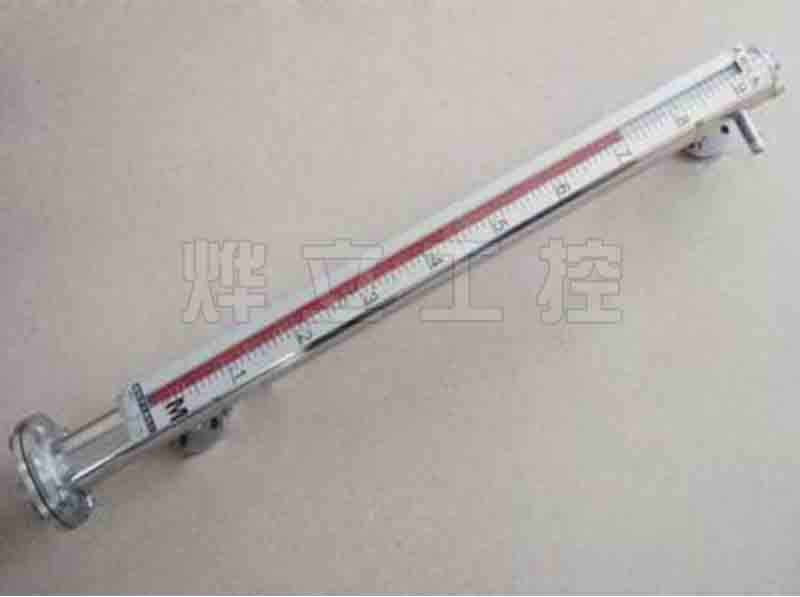

UHZ-519磁翻板液位計（磁翻柱液位計、磁翻板液位開關）是耐腐型適用于腐蝕性介質且工作溫度又較高的液位測量，采用了先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，使液位計測量無盲區，結構可靠，使用壽命長。現場指示還配備了遠傳變送器、報警（控制開關），檢測功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。
燁立UHZ型磁翻板液位計參數表：
|
測量范圍[L]：
(上下法蘭中心距)
|
用戶提出
|
|
連接法蘭規格：
|
DN20 PN1.0RF 或用戶提出
|
|
接液材質：
321或304不銹鋼
316L不銹鋼
PVC塑料
不銹鋼襯四氟
|
321或304不銹鋼
或用戶指定
|
|
介質密度[g/cm3]：
(由用戶提出)
|
≥0.53
|
|
工作溫度[℃]：
|
≤80℃,≤150℃,≤350℃
|
|
工作壓力[MPa]：
|
0~4.0MPa
|
|
輸出信號：
|
上下限或多點 (分為點通型或雙向保持型)
|
|
適用電壓/電流：
|
≤250VA(D)C/500mA
|
磁翻板液位計使用與維護
（1）磁翻板液位計的使用
1、配套儀表及附件詳細內容具體見相應儀表附件說明書。
2、為防止運輸或搬運過程中浮子上下移動造成損壞，特用液位計出廠配套的校正磁鋼在主導管外側（貼有彩色標識）將磁性浮子吸住。所以在收到產品或安裝后，請將校正磁鋼取下，以便浮子能隨液位上下移動，使用前若磁翻柱翻轉顏色不一致，可用校正磁鋼將其吸順，儀表即可正常工作。
3、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色。
4、液位計可根據用戶要求配加熱夾套或電伴熱裝置，如用戶訂貨時沒有選擇該選項，而在安裝后自行采用伴熱管路時，必須選用非導磁材料，且自配伴熱裝置產生的溫度不能超過液位計的額定溫度。
5、液位計投入運行時，應先打開上引液管閥門，然后，漫漫開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。
6、對帶蒸汽夾套的產品，外部蒸汽接口位于液位計上下引液管旁，上部為蒸汽進口，下部為冷凝水出口，使用時蒸汽必須上進下出。
7、高溫高壓液位計特別說明
1）對高溫高壓液位計，如果被測容器在常溫、常壓時啟用液位計，應注意讓液位計與容器同時進液，同時加熱，同時升壓。
2）如被測容器在高溫高壓時啟用液位計，應按如下步驟：
（1）非常緩慢地開啟與液位計連接的上閥門，閥門的開啟量越小越好，讓高溫、高壓的汽相很慢地進入液位計，使液位計逐步升溫、升壓，這一過程控制在30分鐘左右。用手觸摸液位計底部的法蘭，燙手了說明汽相已經進入液位計：（注意燙傷?。?br />
（2）緩慢開啟下面的閥門，讓液體慢慢地進入液位計：
（3）觀察液位計中液位的變化，此時可看到液位在慢慢地上升：
（4）當液位不再上升時，將下、上閥門緩慢全開。
特別提醒：液位計若受到高溫、高壓的突然沖擊，可能會因產生巨大的熱應力而發生破壞。
3）停車
（1）當被測容器停車或液位計保養維修時，被測容器應緩慢降溫、降壓;
（2）關閉與液位計連接的所有閥門;
（3）當液位計冷卻到100"C以下時才可開啟液位計底部的排污閥，排盡后應馬上關閉，以免雜物被磁性浮子吸入。
注意：液位計在150C以上時，禁止卸壓。
（2）磁翻板液位計的維護
1、液位計簡體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
2、根據介質情況，可定期清洗主導管，清除管內沉積物雜質。
3、對液位計進行清洗后或更換浮子時，打開排污法蘭，在裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝!
4、對低溫型及液化氣專用型產品，液位計主體采用真空夾套保溫，安裝使用過程中注意不要把夾套破壞，以免影響產品質量。
