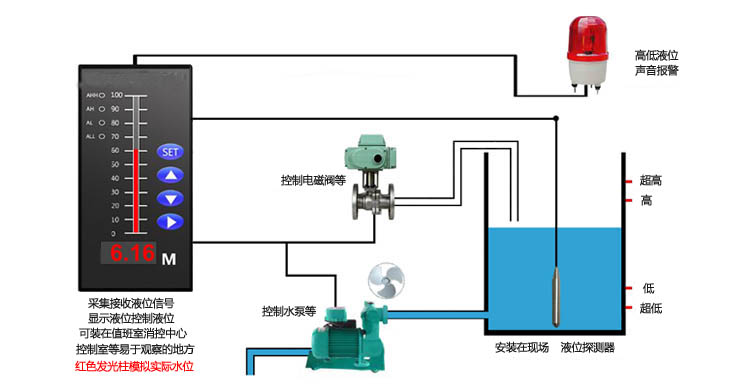

數顯水位控制系統是一套可實現水箱水位/液位連續檢測控制的設備，整套系統由安裝在現場的水箱液位傳感器（水位傳感器/投入式液位計）、中間信號傳輸電纜、液位控制顯示主機（二次顯示表/數顯報警測控儀）構成。顯示控制主機采用先進工藝技術生產的芯片元器件制造而成。可以實時顯示當前液位值，紅色發光柱模擬實際水位上升或下降，更加直觀生動。
注：數顯水位控制系統是一款可以進行高低液位數字顯示，并半自動或全自動化控制電磁閥、水泵的智能儀器。由水位傳感器、顯示控制箱兩部分組成，采用LED顯示+光柱顯示。



WMY-A投入式液位傳感器技術參數
1. 測量范圍:  0 ～20000mm, （通常為纜式，0～3000可選擇做成硬桿式）
2. 精度：  ±0.5%
3. 工作溫度：-20 ～100℃
4. 電氣接口： M20×1.5
5. 供電：24VDC±30%
6. 輸出：可選擇(兩線制4～20mA，HART協議， 1～5V)
7. 安裝形式：可選擇（ 法蘭連接，螺紋連接，支架安裝）
8. 防爆等級：ExdllCT5(可選)
注：燁立銷售壓力變送器、液位變送器、差壓變送器、溫度變送器、溫濕度變送器、土壤水分傳感器、扭矩傳感器等儀器儀表產品。為了確保用戶測量精度，燁立液位傳感器采用A級擴散硅敏感元件，膜片隔離技術，集成芯片，寬電壓供電，截頻設計抗干擾能力強，防雷擊，限流限壓反向保護等。保證了產品精度高，穩定性好，響應速度快，耐沖擊，低漂移等特性。同時星儀產品還具有結構小巧，安裝方便，操作簡單的優勢。



（1）圖里的控制點是：0.5米、2.0米、8.0米、9.5米，用戶可以根據實際需要任意設定，如：0.35米、1.99米、8.25米、9.56米等(可以自由地、連續地設置、不受限制)，每個控制點的狀態也可自由定義設置，如想要在0.35米開啟就設置開啟，想要關閉就設置關閉，其他的控制點也一樣可以自由定義設置；
（2）從過程圖里可以看到的是水位正常上升(過程一),當水位到達高點自動排水(過程二)，水位低于下限時自動補水(過程三)。水位異常/上漲時的報警(過程四)，水位異常下降時的報警(過程五)(后兩種都是假設的)；
（3）設備通常狀態下都是工作在過程一、過程二和過程三狀態下，只是具備過程四和過程五的報警功能；
（4）產品的功能有多種(取決于設置)，不局限于這里所說的五種功能，用戶可能只需用到其中的一種或幾種功能。

投入式液位計數顯水位控制系統應用案例：
    舉例一：某項目樓宇有一水塔在50米高屋頂，自來水通過DN100管道由電磁閥進水，水塔高3.5米水最深時3米，實際用水在地面一樓。要求在地面一樓能直觀顯示水塔中有多少水，并要求水塔中水深低于1 米時，電磁閥自動開啟進水，當水深高于2.5 米時，自動關閉電磁閥。為防止電磁閥失效而發生溢水事故，要求水深高于2.8米時，發出聲光蜂鳴報警，提醒值班人員手動關閉進水總閥門。
    實際應用：使用LED+光柱顯示液位控制器，設置好量程0～3米，用戶收貨后根據需要設定控制下限1.0米，控制上限2.5米，控制上上限2.8米，探測器裝于屋頂水塔，中間加電纜聯結，控制顯示器裝于一樓便于觀察處，則在一樓便能直觀的顯示水的深度,并且水深低于1米時自動開啟電磁閥，水深高于2.5米時自動關閉電磁閥，水深高于2.8米時系統發出聲光蜂鳴報警，提醒值班人員到達現場處理。

    舉例二：某學校有一處地下水集水坑(集中收集學校各處地下水)，水坑深9米,要求水深7米時開啟潛水泵往污水管排水,為防第一臺潛水泵故障而溢水，要求水深7.5米時自動開啟備用的第二臺潛水泵往外排水，水深8米時發出聲光蜂鳴報警，提醒值班人員到場處理，水深1米時自動關閉所有潛水泵。
    實際應用：使用標準型探測器，設置好量程0～10米，用戶收貨后，探測器安裝放置于水坑里，控制顯示器裝于值班控制室(值班人員可以方便直觀地知道水坑中有多深的水)，根據需要設置控制點1為 1.0米，控制點2為7米，控制點3為7.5米，控制點4為8米。則水深低于1米時，自動關閉所有泵;水深7米時自動開啟第一臺潛水泵往外排水，水深超過7.5米時，自動開啟備用的第二臺潛水泵往外排水，水深8米時系統發出聲光蜂鳴報警，提醒值班人員到達現場處理。
