防爆直插式液位變送器
來源： 燁立工控作者： 小楊點(diǎn)擊數(shù)： 次時(shí)間：2025-10-22
衷心感謝您選購本公司防爆直插式液位變送器，燁立是專業(yè)生產(chǎn)插入式液位計(jì)廠家，而且投入式液位計(jì)價(jià)格優(yōu)惠，投入式液位計(jì)報(bào)價(jià)請聯(lián)系客服，量大從優(yōu)！液位變送器壓力敏感核心采用了高性能的硅壓阻式壓力充油芯體，內(nèi)部的專用集成電路將傳感器毫伏信號轉(zhuǎn)換成標(biāo)準(zhǔn)遠(yuǎn)距離的傳輸電流信號，可以直接與計(jì)算機(jī)接口卡、控制儀表、智能儀表或PLC等方便相連。該YEH-2088直插式防爆
防腐抗堵不銹鋼液位變送器系列產(chǎn)品廣泛應(yīng)用于工業(yè)過程控制、石油、化工、冶金等行業(yè)。
本產(chǎn)品符合GB 3836.1-2000 《爆炸性氣體環(huán)境用電氣設(shè)備 第1部分：通用要求》、GB 3836.4-2000 《爆炸性氣體環(huán)境用電氣設(shè)備 第４部分：本質(zhì)安全型＂i＂》標(biāo)準(zhǔn)相應(yīng)規(guī)定。可定制防爆等級：Ex d IIC T6 Gb。
|
檢驗(yàn)報(bào)告 |
|
產(chǎn)品名稱： |
防爆壓力/差壓變送器 |
|
型號規(guī)格： |
YEH-2088/3351 |
|
委托單位： |
杭州燁立科技有限公司 |
|
檢驗(yàn)類別： |
型式檢驗(yàn) |
煤炭科學(xué)技術(shù)研究院有限公司檢測中心(原煤炭科學(xué)研究總院檢測中心)(國家安全生產(chǎn)北京礦山井巷設(shè)備與礦用油品檢測檢驗(yàn)中心)
（壓力/液位變送器防爆合格證，注：檢測報(bào)告詳見下方 “附件1、附件2”）
主要技術(shù)參數(shù)：
測量范圍： 0 - 2m（可按需定制）
zui大過載： 不超過管長
測量形式： 引壓式
精度等級： 0.5%F•S
電源電壓： 24VDC（12V、36V）
輸出：4-20MA（二線制）、0-5V、1-5V、0-10V、0-20MA、RS485
負(fù)載電阻： ≤500Ω
測量介質(zhì)： 各種對304、316L不銹鋼無腐蝕性液體
長期穩(wěn)定性： ±0.2% F•S/年
環(huán)境相對濕度： 0～95%
補(bǔ)償溫度： 0～100℃
工作溫度： -20～100℃（高溫可按需定制，zui高1500℃）
工作壓力： 常壓
變送器的準(zhǔn)確度等級：
0.1級，基本誤差為±0.1%；
0.25級，基本誤差為±0.25%；
0.5級，基本誤差為±0.5%（基本誤差以量程的百分?jǐn)?shù)表示）。
⑷ 熱零點(diǎn)漂移
在環(huán)境溫度偏離參比工作條件溫度時(shí)，變送器的零點(diǎn)漂移應(yīng)不大于0.03%FS/℃。
⑸ 熱靈敏度漂移
在環(huán)境溫度偏離參比工作條件溫度時(shí)，變送器的滿量程漂移應(yīng)不大于0.03%FS/℃。
⑹ 絕緣電阻
在參比工作條件下，變送器各端子對地之間的絕緣電阻不得低于20MΩ/250V。
⑺ 防爆性能
儀器防爆性能符合ExiaⅡCT4的要求。
⑻ 多級電氣保護(hù)。
2 外形及安裝

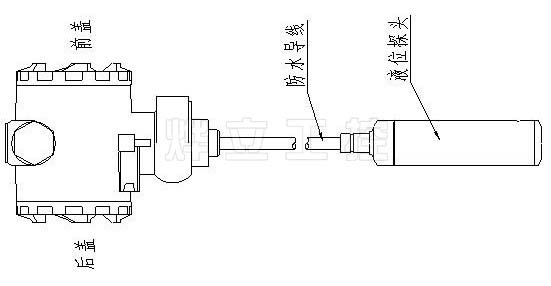

外形結(jié)構(gòu)見圖1，插入式防爆外測液位計(jì)
（316L軟線投入式）由殼體、放大器、接線端子、防護(hù)帽、316L導(dǎo)線等組成，根據(jù)用戶的需要可以選用指針表，智能表頭顯示。
3 安裝方法
⑴ 選擇易于操作、維護(hù)的地方進(jìn)行安裝；
⑵ 應(yīng)盡量遠(yuǎn)離振動(dòng)源安裝；
⑶ 應(yīng)盡量遠(yuǎn)離熱源的地方；
⑷ 投入式液位變送器安裝時(shí)，金屬探頭要沉入容器底部。
現(xiàn)場安裝實(shí)物參考
4 電氣連接
打開儀表后蓋（接線端子面），見接線端子，電源連接見下圖：
安裝示意圖參考
6 安全使用注意事項(xiàng)
⑴ 搬運(yùn)與安裝變送器時(shí)應(yīng)小心謹(jǐn)慎，避免碰撞而影響電路的性能。
⑵ 變送器進(jìn)壓口內(nèi)有隔離膜片，切勿人為用異物觸碰。
⑶ 電氣連接請嚴(yán)格遵照接線方法，插入式防爆外測液位計(jì)
接線錯(cuò)誤會(huì)造成放大電路的損壞。
⑷ 投入式液位變送器安裝，請勿利用導(dǎo)線吊裝產(chǎn)品之外的重物。
⑸ 探頭定期清淤，以免進(jìn)壓口阻塞。
⑹ 導(dǎo)線為特制防水導(dǎo)線，安裝、使用過程中應(yīng)杜絕磨損、刺破、劃傷導(dǎo)線，若現(xiàn)場存在以上問題，導(dǎo)線應(yīng)采取保護(hù)措施。此類問題的發(fā)生造成故障的，廠家維修時(shí)要收取導(dǎo)線的費(fèi)用。
⑺ 安裝使用中如遇到問題請與我公司聯(lián)系，在產(chǎn)品發(fā)生異常時(shí)，請不要擅自打開進(jìn)行修理。
附件1---
煤炭科學(xué)技術(shù)研究院有限公司檢測中心
檢驗(yàn)報(bào)告
NO：202054086
第 1 頁共 6 頁
|
產(chǎn)品名稱 |
防爆壓力/差壓變送器 |
型號規(guī)格 |
YEH-2088/3351 |
|
防爆標(biāo)志 |
Ex d IIC T6 Gb |
檢驗(yàn)類別 |
型式檢驗(yàn) |
|
委托單位 |
杭州燁立科技有限公司 |
郵政編碼 |
/ |
|
生產(chǎn)單位 |
杭州燁立科技有限公司 |
聯(lián)系電話 |
0571-86695413 |
|
到樣日期 |
2020.4. 21 |
樣品狀態(tài) |
適檢 |
|
樣品數(shù)量 |
3 |
樣品編號 |
2020054086-1?3 |
|
檢驗(yàn)日期 |
2020.4.23?2020.6. 12 |
檢驗(yàn)地點(diǎn) |
防爆電氣檢驗(yàn)室 |
|
檢驗(yàn)項(xiàng)數(shù) |
8 |
生產(chǎn)日期 |
/ |
|
檢驗(yàn)依據(jù) |
GB 3836.1-2010《爆炸性環(huán)境 第1部分：設(shè)備 通用要求》
GB 3836.2-2010《爆炸性環(huán)境 第2部分：由隔爆外殼“d”保護(hù)的設(shè)備》
GB/T 4208-2017《外殼防護(hù)等級（IP代碼)》 |
檢
驗(yàn)
結(jié)
果 |
依據(jù)檢驗(yàn)依據(jù)所列項(xiàng)目要求，所檢樣品檢驗(yàn)合格；
詳細(xì)檢驗(yàn)結(jié)果見第3?5頁。
檢驗(yàn)專用章
簽發(fā)日期2020年6月16日
|
|
備注 |
/ |
附件2---
防爆合格證
證號：CCRI 20.1076
|
單 位： |
杭州燁立科技有限公司 |
|
地 址： |
杭州市下城區(qū)華西路299、301號4幢728室 |
|
產(chǎn)品名稱： |
防爆壓力/差壓變送器 |
|
型號規(guī)格： |
YEH-2088/3351 |
|
防爆標(biāo)志： |
Ex d IIC T6 Gb |
|
技術(shù)文件： |
Q/YLKJ 002-2019 |
|
圖 號： |
YEH-2088/3351-00 |
|
備 注： |
1.額定電壓： DC 24V、DC 12V、DC 3.6V;
2.輸出信號：4~20mA、MODBUS、 RS485 協(xié)議、HART 協(xié)議;
3.防護(hù)等級:：IP66。
|
經(jīng)過上述產(chǎn)品圖樣及技術(shù)文件的審查和樣品的檢驗(yàn)，其符合以下現(xiàn)行國家標(biāo)準(zhǔn)：GB 3836. 1-2010; GB 3836. 2-2010;GB/T 4208-2017
發(fā) 證 日 期：2020 年 6 月 16 日
有 效 期 至：2025 年 6 月 15 日
煤炭科學(xué)技術(shù)研究院有限公司檢測中心(煤炭科學(xué)研究總院檢測中心)(國家安全生產(chǎn)北京礦山井巷設(shè)備與礦用油品檢測檢驗(yàn)中心)
注：本證僅對與送檢樣品一致的產(chǎn)品有效。
中心地址：北京市和平里青年溝路5號 電話：010-89268018
防燥合格證查詢網(wǎng)址：http://www.ccritc.com.cn/Home
