產品名稱
|

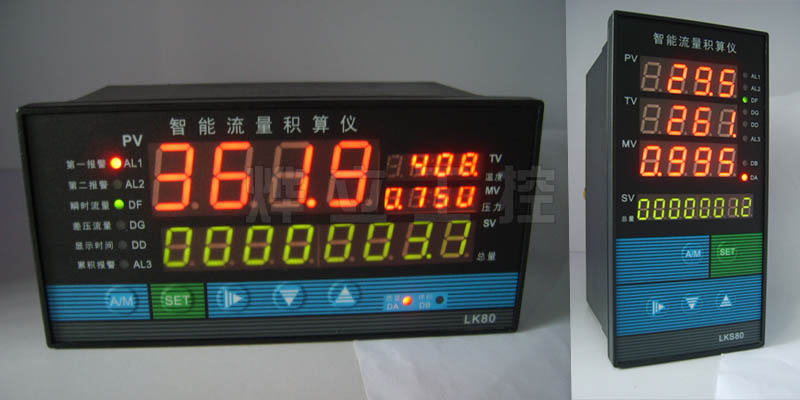

智能型流量積算儀 |
產品型號
|
LK-801/802 |
|
輸入信號
|
?模似量輸入：電阻-PT100 電壓-0~5V、1~5V或mV 電流-0~10mA、4~20mA或0~20mA 電偶-K，E ?脈沖量輸入：波形-矩形、正弦或三角波 幅度-大于4V（或根據用戶要求任定） 范圍-0~5KHz ?開關量輸入：啟動、停止、清零 幅度-光電隔離輸入，大于4V（或根據用戶要求任定） |
輸出信號
|
? 模擬量輸出：.0~10mA（≤750Ω）.4~20mA（≤5009） .0~5V（≤2509）.1~5V（≤2509） ? 開關量輸出：.繼電器控制輸出（AC220V/3A.DC24V/5A.阻性負載） .SCR（可控硅）輸出400V/0.5A ? 饋電輸出：.DC24V/30mA ? 通訊：二、三、四線制，波特率可變 |
|
精度測量
|
? 顯示精度：0.2%FS士1字或0.5%FS土1字 ? 頻率轉換精度：土1脈沖（LMS）一般優于0.2% |
顯示方式
|
.0~9999瞬時流量測量值顯示 .0~99999999累積值顯示 .-1999~9999溫度補償測量值顯示 .-1999~9999壓力補償測量值顯示 .-1999~9999流量（差壓、頻率）測量值顯示.當前時間顯示 .發光管工作狀態顯示，高亮度LED數字顯示 |
|
控制方式
|
ON/OFF帶回差 |
打印精度
|
同儀表測量精度 |
| 報警方式 | 可選擇繼電器上、下限報警輸出，LED報警指示 | 報警精度 | ±1字 |
| 通訊方式 |
? 雙向串行通訊，如RS-232、RS-422、RS-485等
? 波特率300~9600bps內部參數自由更改
? 采用主一從通訊方式實現多臺儀表與PC機之間的通訊
|
設定方式 | 面板輕觸式按鍵數字設定、設定值斷電長久保持、參數設定值密碼鎖定等 |
| 保護方式 |
? 欠壓程序自動復位、工作異常程序自動復位（Watch Dog） ? 斷電流量累積值保持時間大于兩年，設定參數長久性保持 |
使用環境 |
環境溫度：0~50℃ 相對濕度：≤85RH |
| 電源電壓 |
.AC220V+10-15%，50Hz±2Hz .AC90V～260V-—-開關電源供電 .DC24V士2V--—-開關電源供電 注：避免強腐蝕氣體 |
功耗 |
.≤6W（AC220V供電） .≤6W（AC90~260V--—-開關電源供電） .≤6W（DC24V供電） |
| 結構 | 標準卡入式 | 重量 | .300g（AC220V供電）.200g（開關電源供電） |
| PV窗口顯示 | 錯誤分析 |
一般原因
|
| n-5n | 設定輸入類型無效 |
設定的代碼不在輸入類型表中
|
| n-HH | 負數開方 |
設定的量程不正確
|
| -0H- | 熱電勢大于分度表值 |
溫度補償熱電阻輸入回路斷路
|
| -0L- | 熱電勢小于分度表值 |
溫度補償熱電阻線補償回路斷路
|
| -bH- | 熱電勢大于分度表值 |
溫度補償熱電偶輸入回路斷路
|
| -bL- | 熱電勢小于分度表值 |
溫度補償熱電偶補償回路斷路
|
| -HH- | 正超顯示量程上限5% |
設置輸入信號太大
|
| -LL- | 負超顯示量程下限5% |
設置輸入信號太小
|
| F-HH | 瞬時值顯示超限 | 流量儀表內部參數設置不對 |
| 代碼 | 輸入類型 | 測量范圍 | 說明 |
| A | 4~20mA | -1999~9999d | 本表所列為zui大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
| B | 0~10mA | -1999~9999d | |
| C | 1~5V | -1999~9999d | |
| D | 0~5V | -1999~9999d | |
| M | 0~20mA | -1999~9999d | |
| F | 脈沖 | 0~5KHz | |
| O | 脈沖-集電極開路 | 0~5KHz | |
| G | PT100 | -200~650℃ | |
| E | E | 0~900℃ | |
| K | K | 0~1300℃ | |
| R | 用戶特定 | -1999~9999d | |
| N | 無補償輸入 |
